一、概述

鎢錸熱電偶是耐高溫熱電偶。它具有溫度一電勢線性關係好，熱穩定性可靠，價格便宜等優點。與顯示儀表配套，可直接測量液體、蒸汽和氣體介質等的溫度。它可以部分替代鉑銠熱電偶作為高新冶金工業、高溫電子熱電係統結構工程及空間運載工具，核反應堆的超高溫測量工具。

鎢錸熱電偶熱電勢對溫度的關係符合ZBN05003—88分度表，等同 ASTME696—84標準。在真空、還原、惰性氣氛中，可在0～2300℃範圍內使用。采用特殊保護管的鎢錸偶也可以在1600℃下的氧化氣氛中長期使用，其價格較鉑銠熱電偶低。

二、產品標準

1、鎢錸熱電偶的溫度允差

使用溫度1300~1700℃ 允差0.5%∣t∣

0~2300℃　 允差1%∣t∣

2、常溫絕緣電阻

鎢錸熱電偶在周圍空氣溫度為20士15℃，相對濕度不大於 85％，熱電極與外保護管之間絕緣電阻應大於100MΩ.m。

3、WRe 3／WRe25熱電偶的外保護管

（l）碳化矽管（Sic）可在1600℃以下的氧化氣氛中使用

（2）二矽化鉬管（Mosi2）在1600℃以下的空氣及某些腐蝕氣氛中使用（協議供貨）

（3）鉬管（Mo ）在2300 C以下真空中使用（協議供貨）

（4）鉭管（Ta）在2300C以下真空中使用（協議供貨）

4、鎢錸熱電偶分度號

WRe3-WRe25，WRe5-WRe26

我公司專業生產的抗氧化鎢錸熱電偶，理想測溫範圍為0～1500℃，其結構為雙層或三層(不常用)保護管，雙保護管結構的外保護管為特純剛玉管，內保護管為矽化鉬管，三套管的外保護管為再結晶碳化矽管或特純剛玉管，中間管與內保護管與雙層管式相同，管內填充物為高溫絕緣材料(可在1800℃以下長期使用)，抽真空後再冷端密封(密封膠可在300℃以下長期使用)，確保管內無殘氧，該產品適用於真空，還原等惰性氣體中使用(0～1650℃)，氧化氣氛中理想測溫為0～1500℃。

a、主要技術指標

b、產品規格

注：抗氧化原理請參閱抗氧化鎢錸熱電偶的特點。

三、型號及規格

四、常用鎢錸熱電偶簡介

1、鎢錸熱電偶的分類。 我國列入國家標準的鎢錸熱電偶有兩種：

A、鎢錸5-鎢錸26，它的正極名義成分為含鎢95%、錸5%，負極名義成分為含鎢74%、錸26%。分度號為WRe5-WRe26，簡寫：W-Re5/26。

B、鎢錸3-鎢錸25，它的正極名義成分為含鎢97%、錸3%，負極名義成分為含鎢75%、錸25%。分度號為WRe3-WRe25，簡寫：W-Re3/25。

2、鎢錸熱電偶的使用。目前測量1600℃以上的溫度，多采用非接觸法，但是，該種方法的誤差較大，如用接觸法則能準確地測出真實溫度。在高溫熱電偶中，貴金屬熱電偶價格昂貴且***高溫度也隻能在1800℃以下，而鎢錸熱電偶不僅測溫上限高，而且穩定性好，因此，鎢錸熱電偶在冶金、建材、******、航空及核能等行業都得到廣泛應用。我國的鎢資源豐富，鎢錸熱電偶價格便宜，可以部分取代貴金屬熱電偶，它是高溫測試領域中很有前途的測溫材料。

3、使用溫度。它的***高使用溫度可達到2800℃，可是，在高於2300℃時，數據分散。因此，使用溫度***好在2000℃左右。

4、使用環境氣氛。鎢錸熱電偶極易氧化，適於在惰性或幹燥氫氣中使用，或用致密的保護管使其與氧隔絕才能使用。不能用於含碳氣氛（如在含碳氫化合物的氣氛中使用，溫度超過1000℃即受腐蝕）。鎢或鎢錸在含碳氣氛中容易生成穩定的碳化物，以致降低其靈敏度並引起脆斷，在有氫氣存在的情況下，會加速碳化。

5、鎢錸熱電偶抗氧化。該產品的測溫範圍為0～1800℃，廣泛用於冶金、焦化、化工窯爐、熱處理、玻璃等行業，它具有精度高，價格低、性能穩定、不受工作環境氣氛的限製等優點，是代替鉑銠熱電偶的理想產品。性能指標如下：

1、分 度 號：W-Re3/25，W-Re5/26

2、測溫範圍：0～1800℃

3、測溫精度：< ± 1% t；< ± 0.5% t

4、時間常數：≥180 s

5、絕緣電阻：> 5MΩ

6、規格尺寸：300，500，750，1000，1100（mm）

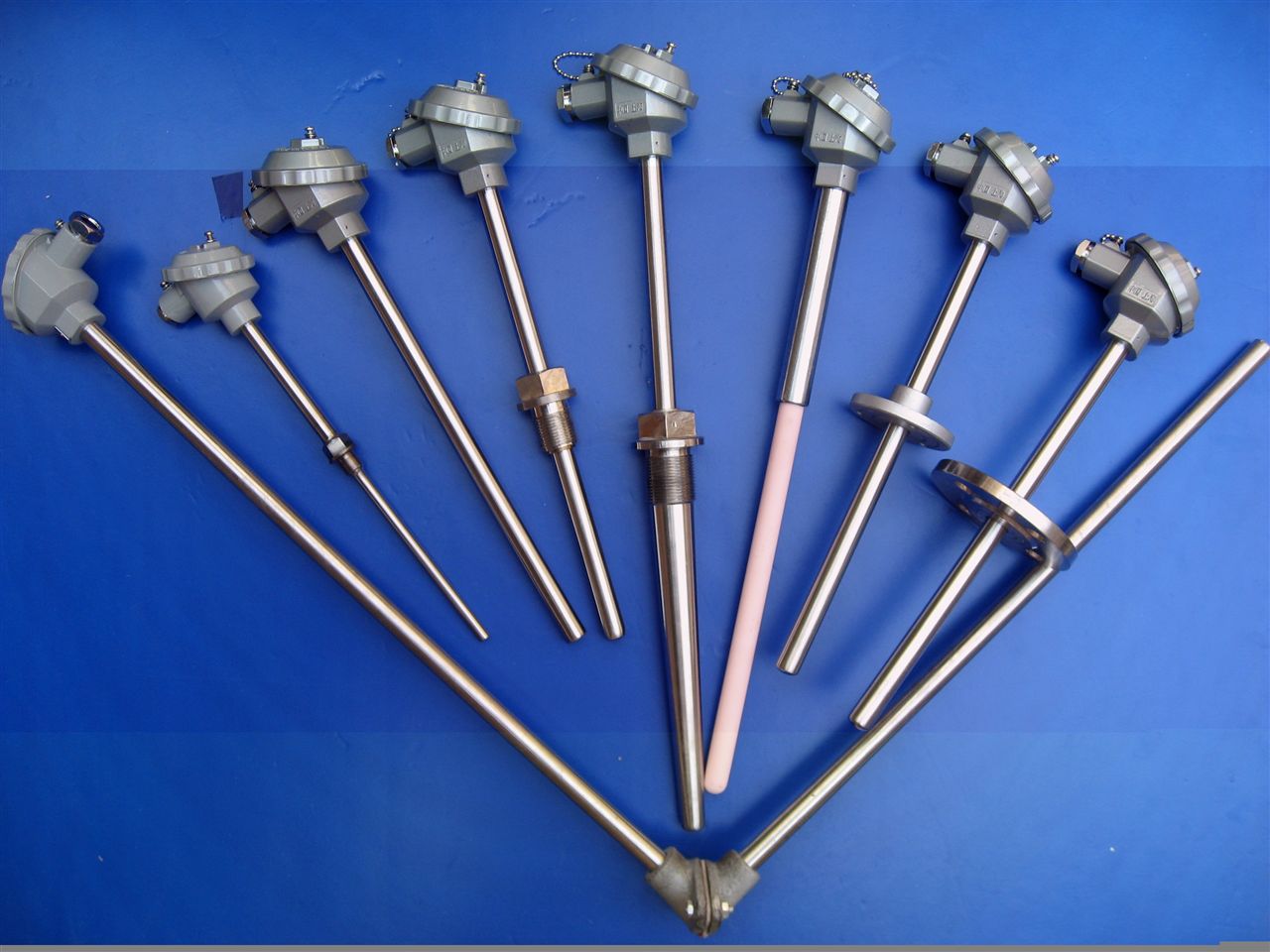

特別說明目前我公司生產的W-Re熱電偶分三類，一類是采用的精細陶瓷保護管，另一類是純鉬保護管，再一類就是鎢保護管。陶瓷管的規格有：直徑為Ф8，Ф10，Ф12，Ф14，Ф16，長度300~1100mm，這類熱電偶不受工作環境氣氛的限製能在任何氣氛中長期使用，測溫範圍是0~1800℃的；鉬管和鎢管規格有：直徑為Ф6，Ф8，Ф10mm，長度500~700mm，這種熱電偶隻能在真空、還原或者惰性氣體保護的環境中長期工作，鉬管***好是在1800℃以下的溫度下長期使用，短期使用溫度能到2000℃；至於鎢管則能在2100℃下長期工作，但很難加工致使其價格非常昂貴。請根據我們的參數選擇適合於您的熱電偶。
