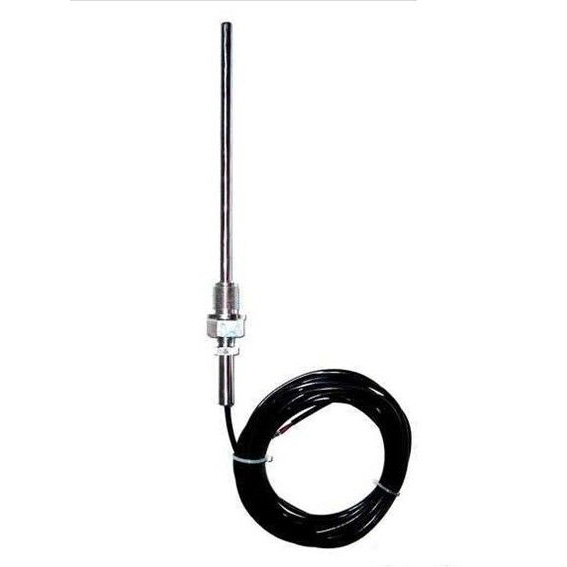

WRNK-191S微細鎧裝熱電偶:
適用於狹小且須彎曲場所的溫度測量與控製。是化工化纖、製藥等行業不可缺少的測量溫度裝置。
WRNK-191S微細鎧裝熱電偶主要技術參數:
精度等級：I級或II級
公稱直徑：Φ1
彎曲直徑：R≥5D
公稱壓力：常壓
WRNK-191S型號及規格:
型 號 | 分度號 | 測溫範圍℃ | 熱響應時間 | 保護管材料 | 規 格 |
WRNK-191S | K | 0-600 | ＜3S | 1Cr18Ni9Ti | 100x800 200x800 300x800 550x800 750x800 |
WREK-191S | E | 0-400 |
WRNK-191S基本技術指標:
類別 | 分度號 | 套管外徑 | 常用溫度（℃） | zui高使用溫度（℃） | 允許偏差△t | |
測溫範圍（℃） | 允差值 | |||||
鎳鉻—康銅 | E | ≥φ3 | 600 | 700 | 0～700 | ±2.5℃或 |
鎳鉻—鎳矽 | K | ≥φ3 | 800 | 950 | 0～900 | ±2.5℃或 |
銅—康銅 | T | ≥φ3 | 350 | 400 | <-200 | 未作規定 |
-40～350 | ±1℃或 | |||||
注:1、t為被測溫度的jue對值
2、T型分度號產品需與廠方協商訂貨
WRNK-191S熱響應時間；
在溫度出現階躍變化時，熱電偶的輸出變化至相當於該階躍變化的50%所得的時間稱為熱響應時間，用τ0.5表示。
WRNK-191S絕緣電阻：
當周圍空氣溫度為20±1.5℃，相對濕度不大於80%時，絕緣型鎧裝熱電偶的偶絲與外套管之間的絕緣電阻值應符合下表的規定。
偶絲直徑 | 試驗電壓（V-DC） | 絕緣電阻（MΩ.m ） |
1.5 | 50±10% | ≥1000 |
>1.5 | 500±10% | ≥1000 |
□可撓度
鎧裝熱電偶的可撓曲率半徑不小於其外徑的5倍。
WRNK-191S響應時間：
熱響應時間 | 接殼式 | 絕緣式 |
3.0 | 0.6 | 1.2 |
4.0 | 0.8 | 2.5 |
5.0 | 1.2 | 4.0 |
6.0 | 2.0 | 6.0 |
8.0 | 4.0 | 8.0 |
鎧裝熱電偶外徑和名義長度標準規格：
鎧裝熱電偶外徑d（mm） | ||||
φ8 | φ6 | φ5 | φ4 | φ3 |
50 | 50 | 50 | 50 | 50 |
75 | 75 | 75 | 75 | 75 |
100 | 100 | 100 | 100 | 100 |
150 | 150 | 150 | 150 | 150 |
200 | 200 | 200 | 200 | 200 |
250 | 250 | 250 | 250 | 250 |
300 | 300 | 300 | 300 | 300 |
400 | 400 | 400 | 400 | 400 |
500 | 500 | 500 | 500 | 500 |
750 | 750 | 750 | 750 | 750 |
1000 | 1000 | 1000 | 1000 | 1000 |
1250 | 1250 | 1250 | 1250 | |
1500 | 1500 | 1500 | 1500 | |
2000 | 2000 | 2000 | 2000 | |
2500 | 2500 | 2500 | ||
3000 | 3000 | 3000 | ||
4000 | 4000 | 4000 | ||
5000 | 5000 | |||
7500 | 7500 | |||
10000 | 10000 | |||
15000 | ||||
注：1、￠3絕緣式鎧裝熱電偶名義總長L，不得大於10000mm。
2、鎧裝熱電偶外徑d≤￠5mm，並有防濺式或防水接線盒的產品，用戶在安裝時請注意，熱電偶露出設備部份須***加裝支架等輔助支承，增加剛度，確保堅固，防止接線盒來回搖振，損壞熱電偶。
結構
鎧裝熱電偶材料的結構形式
安裝固定形式
固定裝置是供用戶安裝用。除了無固定裝置產品外，鎧裝熱電偶固定裝置有：固定卡套式
可動卡套式、固定法蘭、可動法蘭四種結構形式。固定卡套式供用戶一欠性固定，可動卡套式
用戶可多次固定。
鎧裝熱電偶 | φ8 | φ6 | φ 5 | φ4 | φ4 | φ3 | φ2 |
M | M16＊1.5 | M12＊1.5 | |||||
S | 22 | 19 | |||||
注：括號內的數字這檔規格一般不予以采用,如需要作特殊規格訂貨。
鎧裝熱電偶自由端（接線盒）形式
接線盒供連接熱電偶的自由端和顯示儀表之用，目前有簡易式、防濺式、防水式、手柄式、
小接線盒式、補償導體式多種結構形式。
☆帶補償導線式、☆防濺式 、☆防水式 、☆手柄式、☆小接線盒式
